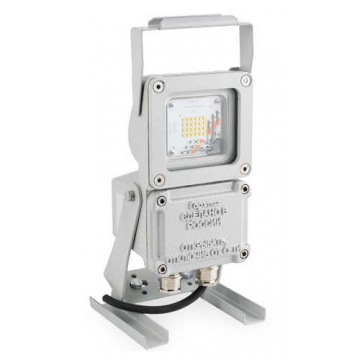

СГР07 ГОРЭЛТЕХ Взрывозащищенный переносной светильник
Горэлтех СГР07 - это переносной взрывозащищенный светодиодный светильник. Он предназначен для эксплуатации на крупных промышленных предприятиях, где присутствует риск возникновения взрывов. Данная модель основана на сверхярких светодиодах, которые объединены в матрицу. Одним из преимуществ используемых светодиодов является отсутствие ультрафиолетовых и инфракрасных составляющих в их световом спектре. Более того, прожектор спроектирован таким образом, что в случае выхода из строя, он быстро и легко разбирается для устранения неисправности. Его корпус выполнен из специального алюминиево-кремниевого сплава, который является весьма стойким к коррозии, а покрытие окрашено антистатической полимерно-эпоксидной краской. Окно лампы прожектора выполнено из термостойкого ударопрочного стекла.
Прожекторы СГР07 имеют большой модельный ряд и отличаются друг от друга такими параметрами, как: уровень светового потока, мощность, потребляемый ток, питание (постоянное/переменное, высоковольтное/низковольтное), диапазон рабочих температур, исполнение и многое другое. Ниже приводятся таблицы с наименованием технических характеристик каждой модели.
Отличительные особенности:
- промышленный переносной светильник;
- источник света матрица на сверхярких диодах;
- класс взрывозащиты Ex;
- класс электрозащиты I;
- отсутствие ультрафиолетовых и инфракрасных составляющих спектра;
- корпус из ударопрочного сплава;
- антикоррозийное покрытие;
- окно лампы из термостойкого ударопрочного стекла.
Области применения:
- нефтедобывающие и перерабатывающие;
- газодобывающие и перерабатывающие;
- химические;
- металлургические;
- целлюлозно-бумажные;
- горно-обогатительные;
- атомно-энергетические.
Для точного формирования заказа ознакомьтесь с правилами расшифровки аббревиатуры моделей.
Подробное описание
Габаритные размеры Горэлтех ГР07-4960С, СГР07-7440С, СГР07-9920С СГР07-2480С.../ТЕРМО, СГР07-3720.../ТЕРМО, СГР07-4960С.../ТЕРМО
Габаритные размеры Горэлтех СГР07-1240С, СГР07-2480С, СГР07-3720 СГР07-1240С.../ТЕРМО
Таблица технических характеристик Горэлтех СГР07
Таблица технических характеристик Горэлтех СГР07.../ТЕРМО
Таблица дополнительных опций Горэлтех СГР07
Таблица рекомендуемой замены основных типов ламп
Таблица соответствий
Таблица сертификации Горэлтех СГР07
Фотометрические кривые КД/1000 ЛМ
Формирование маркировки Горэлтех СГР07
ПРИМЕР ЗАКАЗА: СГР07-3720С-12DC-КНВ1NНK/10/ВГМ-ТУ 3400-006-72453807-07
| Тип: | промышленный светильник |
| Назначение: | для предприятий |
| Особенность: | переносной |
| Источник света: | светодиодная матрица |
| Поколение: | IV |
| Максимальный световой поток: | 1240 / 2480 / 3720 / 4960 / 7440 / 9920 Лм |
| Угол половинной яркости: | 110° - 120° |
| Коэффициент пульсации светового потока: | менее 5%, менее 0,5% (для СГР07-1240С, 220AC) |
| Мощность: | 9.6 Вт (для СГР07-1240C, 220AC); 18.5 Вт (для СГР07-2480C, 220AC); 28.5 Вт (для СГР07-3720C, 220AC); 37 Вт (для СГР07-4960С, 220AC); 59 Вт (для СГР07-7440С, 220AC); 71 Вт (для СГР07-9920С, 220AC) |
| Коэффициент мощности (cos φ): | 0.98 |
| Напряжение питания: | +12-36 В; ~110-250 В (50/60 Гц) (для СГР07-1240С, СГР07-2480С, СГР07-3720С, СГР07-4960С, СГР07-7440С, СГР07-9920С); ~175-265 В (50/60 Гц) (для СГР07-7440С/ТЕРМО, СГР07-9920С/ТЕРМО) |
| Потребляемый ток: | 0.08 А (для СГР07-1240С, 220AC); 0.086 А (для СГР07-2480С, 220AC); 0.132 А (для СГР07-3720, 220AC); 0.168 А (для СГР07-4960С, 220AC); 0.268 А (для СГР07-7440С, 220AC); 0.336 А (для СГР07-9920С, 220AC) |
| Диапазон рабочих температур: | -60° - +55° C; -60° - +100° C (для исполнения /ТЕРМО); -20° - +55° C (для РН2) |
| Клеммы подключения: | L / N / PЕ сечением 2.5 мм² (для СГР07-1240С, СГР07-2480С, СГР07-3720, СГР07-4960С, СГР07-7440С, СГР07-9920С) |
| Кривая силы света (КСС): | типа Д (косинусная) |
| Коэффициент формы КСС: | 1.6 |
| Класс взрывозащиты: | Ex |
| Класс защиты от поражения электрическим током: | I |
| Климатическое исполнение: | УХЛ1 (по требованию УХЛ2, УХЛ3, УХЛ4, УХЛ5, ХЛ1, ХЛ2, ХЛ3, ХЛ5, Т1, Т2, Т3, Т5, OM1, OM2, OM3, OM4, В2.1з**, В5) |
| Материал корпуса: | коррозионно-стойкий алюминиево-кремниевый сплав |
| Покрытие: | антистатическая полимерно-эпоксидная краска |
| Окно лампы: | термостойкое ударопрочное боросиликатное стекло |
| Цвет: | RAL 7035 |
