СГЖ01 ГОРЭЛТЕХ Взрывозащищенный светодиодный светильник

СГЖ01 Взрывозащищенный светодиодный светильник
Взрывозащищенный светодиодный светильник СГЖ01
Взрывозащищенный светодиодный светильник СГЖ01Взрывозащищенный светодиодный светильник СГЖ01

Горэлтех СГЖ01 - это взрывозащищенный светодиодный светильник типа "желудь", IV поколения. Он предназначен для эксплуатации на промышленных предприятиях, где присутствует риск возникновения взрывов. Данный светильник основан на сверхярких светодиодах, которые объединены в матрицу. Одним из преимуществ используемых светодиодов является отсутствие ультрафиолетовых и инфракрасных составляющих в их световом спектре. Более того, светильник спроектирован таким образом, что в случае выхода из строя, он быстро и легко разбирается для устранения неисправности. Его корпус выполнен из специального алюминиево-кремниевого сплава, который является весьма стойким к коррозии, а покрытие окрашено антистатической полимерно-эпоксидной краской. Колпак светильника выполнен из термостойкого и ударопрочного стекла. При необходимости, светильники могут быть дополнены взрывозащищенными источниками бесперебойного питания ШГВА-ИБП (приобретаются отдельно) для организации систем экстренного и аварийного освещения.

Светильники СГЖ01 имеют большой модельный ряд и отличаются друг от друга такими параметрами, как: уровень светового потока, мощность, потребляемый ток, питание (постоянное/переменное, высоковольтное/низковольтное), диапазон рабочих температур, исполнение, габаритные размеры и многое другое. Ниже приводятся таблицы с наименованием технических характеристик каждой модели.

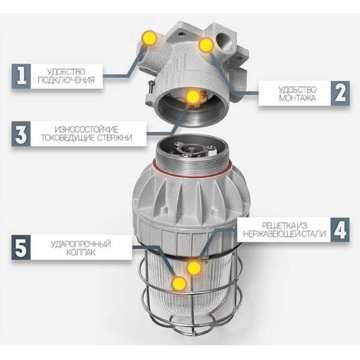

Отличительные особенности:

  • промышленный светильник типа "желудь" IV поколения;
  • источник света светодиодная матрица на сверхярких диодах;
  • класс взрывозащиты Exd;
  • класс электрозащиты I;
  • отсутствие ультрафиолетовых и инфракрасных составляющих спектра;
  • корпус из ударопрочного сплава;
  • антикоррозийное покрытие;
  • колпак светильника из термостойкого и ударопрочного стекла;
  • возможность установки взрывозащищенного источника бесперебойного питания (опционально).

Области применения:

  • нефтедобывающие и перерабатывающие;
  • газодобывающие и перерабатывающие;
  • химические;
  • металлургические;
  • целлюлозно-бумажные;
  • горно-обогатительные;
  • атомно-энергетические.

Для точного формирования заказа ознакомьтесь с правилами расшифровки аббревиатуры моделей.

Подробное описание

Габаритные размеры Горэлтех СГЖ01

Габаритные размеры Горэлтех СГЖ01



Таблица технических характеристик СГЖ01-...С/Т

Таблица технических характеристик СГЖ01-...С/Т

Таблица технических характеристик СГЖ01-...С/Р

Таблица технических характеристик СГЖ01-...С/Р

Таблица технических характеристик СГЖ01-...С/П

Таблица технических характеристик СГЖ01-...С/П

Таблица технических характеристик СГЖ01-...С/У

Таблица технических характеристик СГЖ01-...С/У

Таблица дополнительных опций СГЖ01

Таблица дополнительных опций СГЖ01

Таблица замены других светильников на аналогичные СГЖ01

Таблица замены других светильников на аналогичные СГЖ01

Таблица сертификации СГЖ01

Таблица сертификации СГЖ01

Формирование маркировки СГЖ01

Формирование маркировки СГЖ01

ПРИМЕР ЗАКАЗА: СГЖ01-3720С-220AC/П-2КНВ2NНK/P-ТУ 3400-006-72453807-07

<< свернуть


Тип:промышленный светильник типа "желудь"
Назначение:для предприятий
Поколение светильника:IV
Источник света:светодиодная матрица
Максимальный световой поток:1240 / 2480 / 3720 / 4960 / 6200 / 7440 / 11160 Лм (в зависимости от модели)
Коэффициент пульсации светового потока:менее 5% / менее 0.5% (для СГЖ01-1240С, 220AC)
Клеммы подключения:L / N / PЕ сечением 4 мм²
Напряжение питания:+10-36 В / ~110-230 В (50/60 Гц)
Потребляемый ток:0.08 А (СГЖ01-1240С, ~220B); 0.086 А (СГЖ01-2480С, ~220В); 0.132 А (СГЖ01-3720С, ~220B); 0.210 А (СГЖ01-4960С, ~220B); 0.223 А (СГЖ01-6200С, ~220B); 0.264 А (СГЖ01-7440С, ~220B); 0.398 А (СГЖ01-11160С, ~220B); 0.75-0.25 А (СГЖ01-1240С, +12-36В); 1.5-0.5 А (СГЖ01-2480С, +12-36B); 1.8-0.9 А (СГЖ01-3720С, +12-36B)
Мощность:9.6 Вт (СГЖ01-1240С); 18.5 Вт (СГЖ01-2480С); 28.5 Вт (СГЖ01-3720С); 40.7 Вт (СГЖ01-4960С); 48 Вт (СГЖ01-6200С); 57 Вт (СГЖ01-7440С); 85.5 Вт (СГЖ01-11160С)
Класс взрывозащиты:Exd
Класс защиты от поражения электрическим током:I
Диапазон рабочих температур:-60° - +50° C / -20° - +50° C (для рудничного исполнения)
Климатическое исполнение:УХЛ1 (по требованию УХЛ2, УХЛ3, УХЛ4, УХЛ5, ХЛ1, ХЛ2, ХЛ3, ХЛ5, Т1, Т2, Т3, Т5, OM1, OM2, OM3, OM4, В2.1з**, В5)
Материал корпуса:коррозионно-стойкий алюминиево-кремниевый сплав
Покрытие:антистатическая полимерно-эпоксидная краска
Колпак лампы:термостойкое ударопрочное боросиликатное стекло
Цвет:RAL 7035
