Система обратной связи VoCALL позволяет организовать систему СОУЭ 4-го и 5-го типов, задачей которой является иметь наличие обратной связи, наличие системы экстренного вызова для групп маломобильного населения.
586313 ESSER by Honeywell Автономный вызывной комплект для санузла МГН
Модуль вызова шнуровой (2 кольца), коридорная лампа синего цвета, кнопка отмены вызова, наклейки; питание DC 12 В. Автономный. Блок питания.
586315 ESSER by Honeywell Разветвитель на 4 линии для вызывного комплекта МГН
4 линии подключения автономных вызывных устройств для МГН; питание DC 12 В.
586320 ESSER by Honeywell Коридорная лампа для вызывного комплекта МГН
Коридорная лампа для вызывного комплекта МГН; синий цвет; питание DC 12 В.
586321 ESSER by Honeywell Шнуровой модуль вызова для вызывного комплекта МГН
Шнуровой модуль вызова для вызывного комплекта МГН.
586322 ESSER by Honeywell Кнопка отмены вызова для вызывного комплекта МГН
Кнопка отмены вызова для вызывного комплекта МГН.
586323 ESSER by Honeywell Запасной шнур для вызывного комплекта МГН
Шнур с двумя кольцами для вызывного комплекта МГН.
586324 ESSER by Honeywell Наклейка для вызывного комплекта МГН
Комплект из 5 наклеек для обозначения санузлов МГН, оборудованных вызывным комплектом.
586316 ESSER by Honeywell Блок питания для автономного вызывного комплекта для санузла МГН
Для автономного вызывного комплекта для санузла МГН; входное напряжение AC 230 В, выходное - DC 12 В; АКБ YUASA NP 0.8 Ач/12В в комплекте.
586317 ESSER by Honeywell Комплект для установки мастер-станций в стойку
Установка мастер-станций в стойку 19"; высота 6U.
586318 ESSER by Honeywell Окантовка для вызывной панели типа B
Для скрытого монтажа вызывной панели типа B; нержавеющая сталь; глубина установки 25 мм.

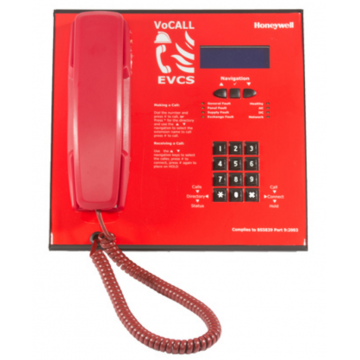

NETWORK 8 ESSER by Honeywell Настольная мастер-станция
Подключение до 8 линий вызывных панелей; до 32 устройств расширения; клавиатура на 12 кнопок; питание DC 11-18 В; потребляемый ток 88 мА при 12 В; корпус из нержавеющей стали и алюминия; 265х275х65 мм; 6.5 кг; настенный монтаж.
NETWORK 8 ESSER by Honeywell Настенная мастер-станция
Подключение до 8 линий вызывных панелей; до 32 устройств расширения; клавиатура на 12 кнопок; питание DC 11-18 В; потребляемый ток 88 мА при 12 В; корпус из оцинкованной стали с порошковым покрытием; 300х300х65 мм; 6.5 кг; настенный монтаж.
586305 ESSER by Honeywell Блок расширения для NETWORK 8
Расширение мастер-станции NETWORK 8 на 8 линий вызывных панелей; организация питания/резервного питания элементов системы связи; питание AC 230 В; макс. потребляемый ток 11 мА; корпус из оцинкованной стали с порошковым покрытием; 265х275х65 мм; 1.6 кг (без АКБ); настенный монтаж.
COMPACT 5 ESSER by Honeywell Мастер-станция
Подключение до 5 вызывных панелей; клавиатура на 5 кнопок; питание AC 230 В, DC 14 В; АКБ 12 В / 5 Ач; макс. ток заряда 250 мА; корпус из оцинкованной стали с порошковым покрытием; 300х300х78 мм; 6.5 кг; настенный монтаж.
COMPACT 9 ESSER by Honeywell Мастер-станция
Подключение до 9 вызывных панелей; клавиатура на 4 кнопки; питание AC 230 В, DC 14 В; АКБ 12 В / 5 Ач; макс. ток заряда 250 мА; корпус из оцинкованной стали с порошковым покрытием; 300х300х78 мм; 6.5 кг; настенный монтаж.
586303 ESSER by Honeywell Блок расширения для COMPACT 9
Расширение мастер-станции COMPACT 9 на 10 линий вызывных панелей; организация питания/резервного питания элементов системы связи; питание AC 230 В, DC 14 В; макс. ток заряда 250 мА; корпус из оцинкованной стали с порошковым покрытием; 330х221х102 мм; 4.8 кг; настенный монтаж.
586306 ESSER by Honeywell Вызывная станция
Тип B; микрофон, динамик, 2 кнопки (вызов/отмена); питание DC 12 В; корпус из нержавеющей стали; габариты 135х135х45 мм; вес 1.105 кг; накладной монтаж.
586307 ESSER by Honeywell Вызывная станция
Тип B; микрофон, динамик, 2 кнопки (вызов/отмена); питание DC 12 В; корпус из нержавеющей стали; габариты 135х135х45 мм; вес 1.105 кг; накладной монтаж.
586308 ESSER by Honeywell Вызывная станция
Тип B; микрофон, динамик, 2 кнопки (вызов/отмена); питание DC 12 В; корпус из нержавеющей стали; габариты 135х135х45 мм; вес 1.105 кг; накладной монтаж.
586309 ESSER by Honeywell Вызывная станция
Тип А (с трубкой); питание DC 12 В; корпус из оцинкованной стали с порошковым покрытием; габариты 152х320х85 мм; вес 1.4 кг; накладной монтаж.
586310 ESSER by Honeywell Вызывная станция
Тип А (с трубкой); питание DC 12 В; корпус из оцинкованной стали с порошковым покрытием; габариты 152х320х85 мм; вес 1.4 кг; врезной монтаж.
586325 ESSER by Honeywell Вызывная станция
Тип А (с трубкой); питание DC 12 В; корпус из оцинкованной стали с порошковым покрытием; защита IP 65; габариты 152х320х85 мм; вес 2.5 кг; накладной монтаж.
586327 ESSER by Honeywell Вызывная станция
Тип А (с трубкой); питание DC 12 В; корпус из нержавеющей стали; габариты: корпус 152х320х85 мм, окантовка - 191х334х2 мм; вес 1.4 кг; врезной монтаж.
586326 ESSER by Honeywell Вызывная станция
Тип А (с трубкой); питание DC 12 В; корпус из нержавеющей стали; габариты 152х320х85 мм; вес 1.4 кг; накладной монтаж.
586311 ESSER by Honeywell Стенная розетка для вызывной трубки
Розетка с телефонным разъёмом 1/4" для подкл. вызывной трубки 586312; питание DC 12 В; корпус из нержавеющей стали; 86х86х25 мм; 0.14 кг; врезной монтаж.
586312 ESSER by Honeywell Переносная вызывная трубка
Переносная трубка с телефонным разъёмом 1/4"; подключается в розетку 586311; ABS пластик; 0.7 кг.
586314 ESSER by Honeywell Вызывной комплект для санузла МГН
Модуль вызова шнуровой (2 кольца), коридорная лампа синего цвета, кнопка отмены вызова, наклейки; питание DC 12 В.
Система обратной связи VoCALL позволяет организовать систему СОУЭ 4-го и 5-го типов, задачей которой является иметь наличие обратной связи , наличие системы экстренного вызова для групп маломобильного населения.
Система VoCALL способна организовать задачи СОУЭ 4-го и 5-го типов как на больших, так и на малых объектах использования систем оповещения и трансляции.
Возможности системы VoCALL:
Каждая из восьми мастер станций, которые могут быть объединены в систему, имеет восемь линий связи, при этом система может быть расширена до 32-х блоков расширения, которые имеют 8 линий связи. Мастерстанции помимо связи с вызывными устройствами могут производить дуплексную связь между собой, а также в режиме конференц-связи со всеми устройствами системы VoCALL.
Подключение вызывных панелей производится двухжильным кабелем, по которому вместе с сигналами связи подаётся питание на вызывные устройства. Мастерстанции и блоки расширения подключаются по четырёх жильному кабелю, для организации резервирования оконечная линия заводится в кольцевую схему. Длины кольцевых и радиальных линий связи не должны превышать 500 м. По нормам оборудования пожарной сигнализации типы применяемых кабелей должны быть огнестойкими.
Для малых объектов система VoCALL имеет более простые мастер станции, без расширения , такие как Compact 5 на 5 абонентов, и с расширением Compact 9 на 9 (19 с расширением) абонентов имеющих вызывные устройства.
В перечне товаров системы VoCALL имеются вызывные устройства типа A и B. В большинстве случаев использования в качестве аварийной вызывной станции используются станции типа А, но из-за увеличенных габаритов не всегда получается их применить, поэтому могут быть использованы станции типа В, но при применении их на объекте должны понимать, что уровень постороннего шумаили уровень звука аварийной сигнализации не должен превышать уровень, в месте её установки, 40 дБ.
Места установки станций вызова не должны иметь препятствий для подхода к вызывным панелям.
Для сервисного обслуживания системы связи и в целом всех систем в системе VoCALL имеется сервисная вызывная панель, которая может быть включена в любое место сети с существующей для этого розеткой.
Дополнительно система комплектуется элементами для помощи маломобильной группе населения, которые могут быть установлены в санузлах, комнатах пребывания людей с ограниченными возможностями.
Имеются вызывные комплекты которые непосредственно выдают сигнал вызова на мастер-станции, при этом голосовое сопровождение отсутствует.
При необходимости голосового общения помещение оборудуется вызывными панелями, в случае необходимости диспетчер может сделать вызов на подобное устройство для установления голосовой связи.
Также имеются комплекты, которые работают автономно от элементов системы VoCALL, для чего дополнительно оборудуются блоком питания.
Схема устройства автономного вызова для одной точки установки представлена на рисунке.
Работа такого устройства заключается в том, что при натяжении шнура производится вызов помощи, индикация которого отображается оптическим сигнальным устройством снаружи помещения или в местах легко заметных данного сигнала.
Похожий по своим характеристикам, но уже групповой комплект, представлен на следующем рисунке, отличительная особенность только в том, что наличие расширяющего устройства способно, помимо раздачи питания, дублировать сигнал вызова и при установки в диспетчерском помещении дополнительно производить индикацию и приём вызова.
