SIGMA C Bodet Первичные часы (мастер-часы)
SIGMA C – первичные часы от компании Bodet, предназначенные для реализации проводных или беспроводных систем часофикации на объектах различной площади и назначения. На основании собственной временной базы TCXO, обновляемой по GPS, ALS, DCF или NTP, первичные часы выполняют синхронизацию компьютерной сети по NTP протоколу и всех ведомых вторичных часов по беспроводной сети DHF, управляют башенными часами и внешним оборудованием инженерных или охранных систем по заранее установленным алгоритмам через 3 программируемых релейных выхода. Конфигурирование выполняется через специализированное программное обеспечение для ПК с последующей передачей настроек на C через USB порт или по сети Ethernet. Дополнительно предусмотрена возможность расширения функциональных возможностей мастер часов путем установки до 2-х опциональных карт.
Корпус - RACK 19", питание - АС 110-230 В.
Основные функции и особенности Bodet SIGMA C:
- Автономная временная база на основе кварцевого генератора с температурной компенсацией (TCXO).
- Возможность синхронизации временной базы по сети GPS, ALS, DCF или NTP.
- Управление ведомыми устройствами (вторичными часами) радиосигналом, транслируемым через DHF передатчик.
- Синхронизация компьютерной сети по NTP протоколу. Количество ведомых устройств не ограничено.
- 3 свободно программируемых реле позволяют реализовать:
- управление башенными часами по проводной линии, подключенной к выходам D1/D2;
- управление внешним оборудованием систем оповещения, контроля доступа, отопления, вентиляции и др. по заранее установленным алгоритмам;
- выдачу тревожного сигнала во внешние цепи.
- Управление релейными выходами по предустановленной системе приоритетов.
- Автоматический переход на летнее/зимнее время.
- Создание резервной копии всех параметров для восстановления работы после сбоев питающей сети.
- Индикаторы тревоги (красный) и сетевого питания (зеленый).
- Вывод на дисплей информации о неисправностях источников питания и синхронизации, DHF выхода, потере связи с опциональными картами и др.
- Простое программирование через ПК с предустановленным специализированным ПО с последующей передачей настроек на SIGMA C через USB порт или по сети Ethernet.
- Возможность резервирования текущих настроек с помощью внешнего USB накопителя.
- Множество языков для отображения информации.
- Возможность расширения функционала путем установки до 2-х дополнительных опциональных карт.
- CD диск с ПО включен в комплект поставки.
| Синхронизация | GPS, ALS, DCF, NTP |
| Временная база | TCXO (кварцевый генератор с температурной компенсацией) |
| Точность | 0.1 с/день при 25°С, 0.2 с/день при 0-40°С |
| Абсолютная точность | 2 мс с антенной GPS, 50 мс с антенной FI или DCF |
| Дисплей | LCD с подсветкой |
| Формат отображения | 2 строки по 24 символа, подсветка |
| Информация дисплея | часы-минуты-секунды, дата |
| Входы/выходы: | |
| - выход DHF для радиопередатчика | 1 |
| - выходные реле | 3 (программируемые: D1/D2, тревога, управление) |
| - антенный вход GPS, ALS, DCF | 1 |
| - вход 12 В | 1 |
| - USB порт | 1 |
| - Ethernet (RJ45) | 1 |
| Стандарт Ethernet | 10/100 Base-T |
| Резервное копирование | флеш память, литиевая батарея для внутренних часов |
| Автоматическое переключение на летнее/зимнее время: | + |
| Установка опциональных карт | до 2-х |
| Индикация | питание, тревога |
| Защита | перегрузка, короткое замыкание |
| Питание | 110-230 В АС, 50/60 Гц |
| Материал корпуса | алюминий |
| Степень защиты | IP 41 |
| Диапазон рабочих температур | 0...50°С |
| Габариты | 483х44х200 мм (1 U) |
| Вес | 1.4 кг |
| Монтаж | в аппаратный шкаф или стойку 19" |
| Первичные часы | 1 шт. |
| CD диск с ПО | 1 шт. |
| Инструкция по эксплуатации | 1 шт. |
Дополнительно
SIGMA C Bodet Первичные часы (мастер-часы)
Управление проводными и беспроводными системами вторичных часов; синхронизация - GPS, ALS, DCF, NTP; временная база - TCXO; точность - 0.1 с/день при 25°С, 0.2 с/день при 0-40°С; выход DHF; 3 программируемых реле; порты: USB, Ethernet (RJ45); вход 12 В; LCD дисплей; индикация; резервное копирование; питание - 110-230 В АС, 50/60 Гц, литиевая батарея для внутренних часов; настенный корпус; IP 41; 220х322х83; 1.2 кг.
SIGMA Extens Bodet Модуль расширения
Подключение к первичным часам SIGMA до 4-х опциональных карт; связь с первичными часами - RS485; индикация; питание - 110-230 В АС, 50/60 Гц; алюминиевый корпус RACK 19"; IP 41; 483х44х200 мм (1 U); 1.4 кг.
SIGMA Extens Bodet Модуль расширения
Подключение к первичным часам SIGMA до 4-х опциональных карт; связь с первичными часами - RS485; индикация; питание - 24 В DС; алюминиевый корпус RACK 19"; IP 41; 483х44х200 мм (1 U); 1.4 кг.
SIGMA Switch Bodet Модуль коммутации
Автоматического переключения выходов времени с ведущих мастер-часов на ведомые (в случае сбоя); до 8 выходов; индикация; питание - 110-230 В АС, 50/60 Гц; алюминиевый корпус RACK 19"; IP 41; 483х44х200 мм (1 U); 1.4 кг.
SIGMA Switch Bodet Модуль коммутации
Автоматического переключения выходов времени с ведущих мастер-часов на ведомые (в случае сбоя); до 8 выходов; индикация; питание - 24 В DС; алюминиевый корпус RACK 19"; IP 41; 483х44х200 мм (1 U); 1.4 кг.
SIGMA UPS Bodet Источник бесперебойного питания
Подача питания DC 24 В первичным часам SIGMA или серверу времени NETSILON 7; выход 28 В DС, 5 А; индикация; 2 АКБ 12В 7.2 Ач; питание - 110-230 В АС, 50/60 Гц; алюминиевый корпус RACK 19"; IP 41; 483х132х277 мм (3 U); 9 кг.
SIGMA UPS Bodet Источник бесперебойного питания
Подача питания DC 24 В первичным часам SIGMA; выход 28 В DС, 5 А; индикация; 2 АКБ 12В 7.2 Ач; питание - 110-230 В АС, 50/60 Гц; алюминиевый корпус настенного исполнения; IP 41; 290х220х130 мм; 8 кг.
SIGMA Sound Bodet Звуковой модуль
Трансляция аудиофайлов по заданному расписанию; 16 предустановленных мелодий; воспроизведение MP3 с SD-карт; встроенный предусилитель и динамик 2 Вт; работа индикация; питание - 12 В, 0.5A; алюминиевый корпус RACK 19"; IP 31; 483х44х200 мм (1 U); 1 кг.
SIGMA Power Bodet Источник питания
Подача питания для стоечного оборудования систем часофикации; 8 выходов 24 В DС; максимальный ток - 2х4.5 А; индикация; питание - 110-230 В АС, 50/60 Гц; алюминиевый корпус RACK 19"; IP 30; 483х44х200 мм (1 U); 2 кг.
IMPULSE amplifier Bodet Импульсный усилитель
Усиление импульсного сигнала DC 24 В; вход - 20-28 В, 1.7-2.5 мА; выход - 23-28 В, 2 А; индикация; питание - АС 230 В (± 15%), 50/60 Гц; настенный корпус; 105х290х107; 2.4 кг.
SIGMA Relay card Bodet Опциональная карта на 3 релейных выхода
Опциональная карта на 3 программируемых выходных реле для первичных часов Bodet SIGMA P, SIGMA C, SIGMA Mod.
SIGMA External inputs card Bodet Опциональная карта на 3 входа
Опциональная карта на 3 входа сигналов внешнего управления для первичных часов Bodet SIGMA P, SIGMA C, SIGMA Mod.
SIGMA Impulse card Bodet Опциональная карта импульсного сигнала
Опциональная карта на 1 импульсный выход 24 В (60/30/1 с), SR2-59, TBT для первичных часов Bodet SIGMA P, SIGMA Mod; регулировка силы тока на выходе - 0.5-1 А; питание DС 24 В от первичных часов или DС 20-50 В от внешнего источника.
SIGMA AFNOR input card Bodet Опциональная карта на 1 вход AFNOR
Опциональная карта на 1 вход AFNOR/IRIG B для первичных часов Bodet SIGMA P, SIGMA C, SIGMA Mod.
SIGMA AFNOR outputs card Bodet Опциональная карта на 3 выхода AFNOR
Опциональная карта на 3 выхода кодированного сигнала времени AFNOR/IRIG B для первичных часов Bodet SIGMA P, SIGMA C, SIGMA Mod.
SIGMA ASCII card Bodet Опциональная карта на 2 выхода ASCII
Опциональная карта на 2 выхода ASCII для первичных часов Bodet SIGMA P, SIGMA C, SIGMA Mod; режимы работы выходов RS232 или RS422/RS485 устанавливаются DIP переключателями.
PROFIL 930 Metal (981517) Bodet Стрелочные вторичные часы
Арабские символы; круглые аналоговые часы - час/мин; синхронизация минутными импульсами 24 В DC; распознаваемость цифр - до 20 м; IP40/IK02; настенный монтаж; размеры: циферблат Ø300 мм, габаритный Ø320х59 мм; вес 1 кг.
Nanotime DCF-DHF Bodet Первичные часы (мастер-часы)
Управление вторичными часами по радиоканалу DHF; синхронизация - DCF; временная база - Nanotime; точность - 0.2 с/день; DHF выход времени: частота - 869.525 МГц; мощность - 25/12/500 мВт; индикация; питание - 230 В АС, 50/60 Гц; настенный корпус; IP 55; IK08; -20...+50°С; 150х110х90 мм; 0.6 кг.
DHF TRANSMITTER Bodet DHF передатчик
Передача сигнала по радиоканалу DHF; частота - 869.525 МГц; мощность - 25/12/500 мВт; дальность действия - 100-200 м; индикация; питание - DC 9-40 В, 0.7 А; кабель 5 м; корпус из ABS пластика; IP 54; -10...+50°С; 100х100х54 мм; 0.28 кг. Работает с первичными часами SIGMA.
DHF REPEATER Bodet DHF ретранслятор
Усиление и ретрансляция сигнала DHF; частота - 869.525 МГц; мощность - 25/12/500 мВт; дальность действия - 100-200 м в здании и до 1.5 км на открытой местности; индикация; питание - 100-230 В АС, 50/60 Гц; потребляемый ток - 50 мА; корпус из ABS пластика; IP 54; IK 07; -10...+50°С; 100х100х54 мм; 0.3 кг.

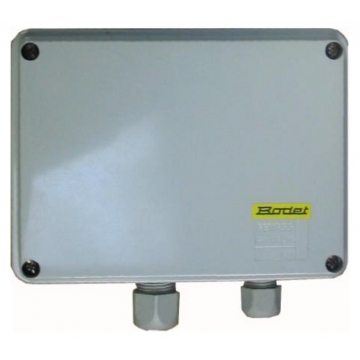

DHF-AFNOR INTERFACE Bodet Преобразователь DHF-AFNOR
Преобразование сигнала DHF в AFNOR; до 50 устройств в линии AFNOR; индикация; питание - 100-230 В АС, 50/60 Гц; потребляемый ток - 15 мА; корпус из ABS пластика; IP 55; -25...+70°С; 158х150х77 мм.

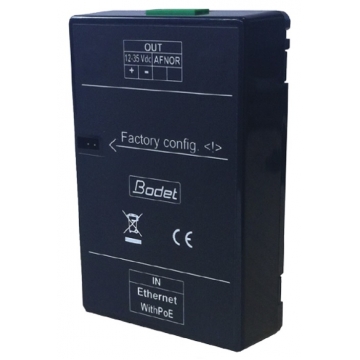

NTP-AFNOR INTERFACE Bodet Преобразователь NTP-AFNOR
